【產品展示】

【性能特點】

       ●通過電機正反轉，帶動雙向齒輪泵旋轉，完成兩個油路吸油/排油過程；
       ●設置2個溢流閥（位于底部），進行最高壓力調定，防止系統扭矩過大；

       ●設置2個測壓接頭，和執行器油路直接連通，可進行外接油路的壓力油和回油；

       ● 閥組設置有液壓鎖，可對執行器工作腔的壓力油進行保壓；

       ●免開蓋操作，非侵入式設計；
       ●死區自適應，避免振蕩；
       ●故障自診斷和保護

       ●現場操作點動和保持自適應

       ●遠控信號和閥位信號實時查詢

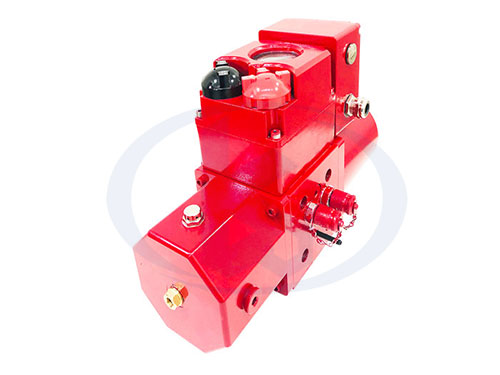

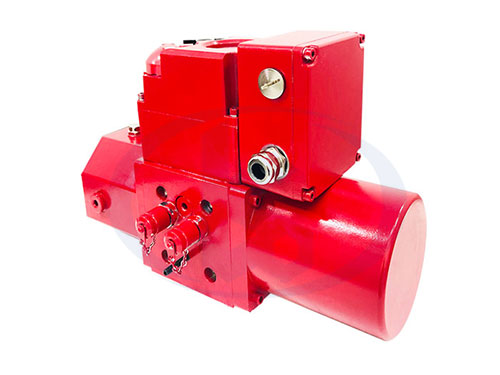

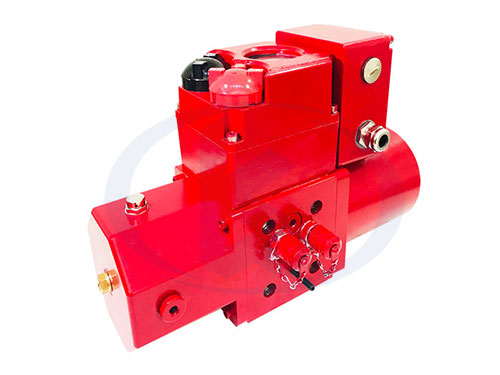

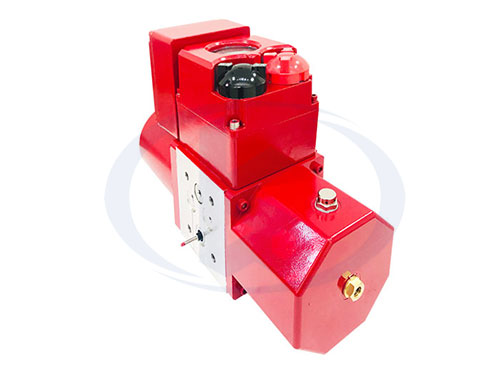

液壓動力單元結構圖


【電控系統說明】

        一、旋鈕操作說明
        紅色旋鈕為方式鈕，可在現場/停止/遠方之間切換；或在設定狀態實現菜單的保存（從停位旋到現場）和退出（從停位旋到遠方）。黑色旋鈕為操作鈕，可在現場模式進行打開或關閉操作，或在設定狀態進行加減設置。現場旋鈕操作時，短時間作用為現場點動模式，當操作鈕有效作用時間超過3秒鐘后報警區顯示“bc”為自動進入現場保持模式，反向旋操作鈕或將方式鈕旋到停止，即停止動作。

        二、信號查詢（顯示屏左下角為信號查詢區）
        1、遠控信號查詢
        方式鈕旋到遠方，在顯示屏的左下角顯示接收到的遠控信號。開關型：OP代表有遠方打開；CL代表有遠方關閉；bc代表有遠方保持（多狀態并存時交替顯示）。調節型：顯示收到控制電流值或電壓值。

        2、閥位信號查詢
        方式鈕旋到現場，顯示屏左下角顯示閥位信號。閥位傳感器為電位器時顯示電阻值的百分比（d01～d99）；閥位傳感器為12位編碼器時顯示編碼值的百分比（b00～b99）；閥位傳感器為18位編碼器時顯示編碼值的千分比（000～999）


集成電控系統結構圖

        三、行程標定
        1、關位標定
        停止位置旋操作鈕至關閉約3秒鐘，等到閃爍顯示字母L時松開操作鈕并將方式鈕旋到現場,此時L不再閃爍表示進入關位標定狀態?？赏ㄟ^操作鈕執行電動開或電動關動作，調整到關位后將方式鈕旋到停止再旋回現場,此時字母L閃兩次，輸出反饋電流為4mA同時驅動關位繼電器閉合并顯示0%表示關位標定完成。若方式鈕由停止旋至遠方則直接退出行程標定。

        2、開位標定
        停止位置旋操作鈕至打開約3秒鐘，等到閃爍顯示字母H時松開操作鈕并將方式鈕旋到現場,此時H不再閃爍表示進入開位標定狀態。可通過操作鈕執行電動開或電動關動作，調整到開位后將方式鈕旋到停止再旋回現場,此時字母H閃兩次，輸出反饋電流為20mA同時驅動開位繼電器閉合并顯示100%表示開位標定完成。若方式鈕由停止旋至遠方則直接退出行程標定。

        四、輸出電流微調
        1、4mA輸出電流微調
        停止位置旋操作鈕至關閉約10秒鐘，等到閃爍顯示字母LF時松開操作鈕并將方式鈕旋到現場再旋回停止,即進入4mA輸出電流微調狀態。此時可通過操作鈕調整輸出電流的大小，調整輸出電流達到 4mA后將方式鈕旋到現場，此時LF閃爍兩次表示4mA輸出電流微調完成。若方式鈕由停止旋至遠方則直接退出輸出電流微調狀態。

        2、20mA輸出電流微調
        停止位置旋操作鈕至打開約10秒鐘，等到閃爍顯示字母HF時松開操作鈕并將方式鈕旋到現場再旋回停止,即進入20mA輸出電流微調狀態。此時可通過操作鈕調整輸出電流的大小，調整輸出電流達到20mA后將方式鈕旋到現場，此時HF閃爍兩次表示20mA輸出電流微調完成。若方式鈕由停止旋至遠方則直接退出輸出電流微調狀態。

        五、報警信息說明（顯示屏右下角為報警區）

表4 故障代碼說明表
